Silniki i napędy łodzi motorowej — ściąga na egzamin

Silniki to jedna z kategorii pytań na egzaminie na sternika motorowodnego, a na wodzie — najczęstsza przyczyna przerwanego rejsu. Poniżej ściąga prowadząca drogę energii od kropli paliwa do strugi wody za śrubą: budowa silnika, układy paliwa, oleju i chłodzenia, rodzaje napędów oraz geometria śruby z poślizgiem, kawitacją i wentylacją.

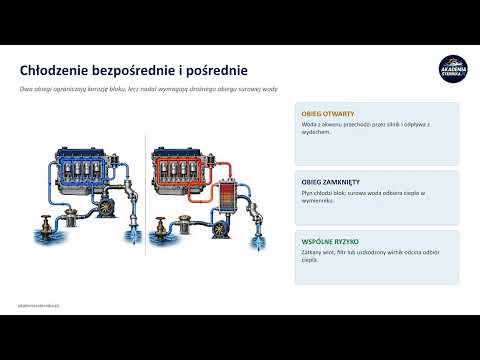

WideoWykład: Silniki i napędy

Obejrzyj na YouTube ↗

Jak silnik napędza łódź?

Silnik napędza łódź przez łańcuch przemian: spalanie podnosi ciśnienie i temperaturę gazów, gazy naciskają na tłok, tłok przez korbowód obraca wał korbowy, przekładnia dopasowuje obroty i moment, a śruba przyspiesza masę wody — reakcja tej masy pcha łódź do przodu.

Duża część energii paliwa opuszcza układ jako ciepło, więc sprawne chłodzenie jest warunkiem wytwarzania mocy przez dłuższy czas. Awaria jednego ogniwa tego łańcucha zabiera zdolność wykonania manewru, nawet gdy pozostałe działają bez zarzutu.

Czym różni się silnik dwusuwowy od czterosuwowego?

Silnik dwusuwowy wykonuje pełny cykl podczas jednego obrotu wału, a czterosuwowy potrzebuje dwóch obrotów. Z tego wynikają pozostałe różnice: dwusuw bywa lżejszy, prostszy i szybciej reaguje na gaz, czterosuw pracuje zwykle ciszej i oszczędniej oraz ma osobny obieg oleju wymagający okresowej wymiany razem z filtrem.

Ceną konstrukcji dwusuwowej jest trudniejsze przepłukanie cylindra: przez krótki moment kanał dolotowy i wydechowy są otwarte równocześnie, więc część świeżego ładunku potrafi uciec do wydechu. Nowoczesny wtrysk zmniejszył wiele dawnych różnic, dlatego o wyborze decyduje profil użycia.

Jak przebiegają cztery suwy w silniku czterosuwowym?

Czterosuw pracuje w rytmie: ssanie, sprężanie, praca, wydech. Podczas ssania tłok idzie w dół i do cylindra trafia powietrze albo mieszanka, w suwie sprężania zawory się zamykają i tłok spręża ładunek, w suwie pracy gwałtowny wzrost ciśnienia pcha tłok w dół, a ostatni suw usuwa spaliny.

Bezpośrednio na wał pracuje tylko jeden z czterech suwów — równą pracę zawdzięczamy kołu zamachowemu, pozostałym cylindrom i bezwładności układu. Dlatego wypadnięcie jednego cylindra tak szybko zamienia się w wyczuwalne drgania.

Czy do każdego dwusuwa leje się mieszankę 1?

Nie. Proporcję mieszanki, typ oleju i sposób odpowietrzenia układu określa producent konkretnego silnika — w tradycyjnym dwusuwie olej dociera do elementów razem z paliwem albo przez osobny dozownik, a obie konstrukcje mają własne wymagania. Zbyt mało oleju grozi zatarciem, ale dolewanie go „na zapas" nie jest lekarstwem.

Czym różni się moc od momentu obrotowego?

Moc mówi, jak szybko silnik może wykonywać pracę, a moment opisuje jego zdolność do obracania obciążeniem. Oba parametry łączy prędkość obrotowa: moment w niutonometrach policzysz w przybliżeniu, mnożąc 9550 przez moc w kilowatach i dzieląc przez obroty na minutę — dla 100 kW przy 4000 obrotów wychodzi około 239 Nm.

Przekładnia obniża obroty śruby i odpowiednio zwiększa moment na jej wale. Dlatego sama liczba koni mechanicznych niewiele mówi o doborze śruby: liczą się jeszcze przełożenie, charakterystyka silnika, masa łodzi i zalecany zakres obrotów przy pełnym otwarciu przepustnicy.

Dlaczego silnik gaśnie przy dodawaniu gazu?

Najczęstszą przyczyną gaśnięcia pod obciążeniem jest zapowietrzenie strony ssawnej układu paliwowego. Nieszczelny przewód, uszczelka separatora wody albo zapchane odpowietrzenie zbiornika nie muszą zostawiać mokrego śladu — zamiast wypuszczać paliwo, zasysają powietrze.

Objawy są charakterystyczne: pęcherze w przewodzie, konieczność ciągłego pompowania gruszką i poprawna praca na biegu jałowym. Paliwo pokonuje drogę od zbiornika przez przewód, zawór, separator wody, pompę i filtr dokładny, a przerwać ją potrafi każdy z tych punktów.

Co oznacza alarm ciśnienia oleju?

Alarm ciśnienia oleju oznacza, że warstwa oleju oddzielająca powierzchnie wału i panewek może już nie powstawać — to komenda „zmniejsz obroty, wyłącz silnik, sprawdź przyczynę", a nie komunikat do obejrzenia po rejsie.

Pompa oleju wytwarza przepływ, a ciśnienie pojawia się dzięki oporom w filtrze, kanałach i szczelinach łożysk. Gdy film olejowy znika, metal pracuje o metal i zużycie rośnie lawinowo. Lepkość dobiera się według instrukcji: zbyt rzadki olej na gorąco może nie utrzymać filmu, a zbyt lepki na zimno wolniej dociera do łożysk.

Czym różni się chłodzenie bezpośrednie od pośredniego?

W chłodzeniu bezpośrednim, nazywanym też otwartym, woda z akwenu przepływa przez silnik, odbiera ciepło i zwykle opuszcza układ razem z wydechem — tak pracuje większość silników zaburtowych. W układzie pośrednim są dwa obiegi: zamknięty z płynem chłodzącym blok i otwarty, w którym surowa woda odbiera ciepło w wymienniku.

Układ pośredni lepiej chroni wnętrze silnika przed solą i osadami, ale nadal zależy od sprawnego wlotu, filtra i pompy wody zaburtowej — można mieć pełny zbiornik płynu chłodzącego i przegrzać silnik przez brak przepływu po stronie surowej wody.

Co zrobić, gdy zniknął strumień kontrolny wody?

Pierwszy ruch to redukcja obciążenia, a przy rosnącej temperaturze wyłączenie silnika — dopiero potem zaczyna się szukanie przyczyny. Kolejność sprawdzania prowadzi od rzeczy najprostszych do najdroższych:

• Zanurzenie — czy napęd pracuje dostatecznie głęboko w położeniu roboczym
• Wloty — czy kratki nie są zasłonięte roślinami, folią ani osadem
• Otwór kontrolny — czy sam wylot strumienia nie jest zatkany
• Filtr wody — czy wkład jest czysty i drożny
• Wirnik pompy — czy łopatki są kompletne i sprężyste

Elastyczny wirnik pracuje w mimośrodowej obudowie i jego łopatki stale się uginają, więc starzeje się nawet w silniku o niewielkim przebiegu. Brakujący fragment łopatki trzeba odnaleźć dalej w układzie, a termostat steruje temperaturą pracy i nie zastąpi przepływu.

Dlaczego rozrusznik ledwo kręci mimo naładowanego akumulatora?

Akumulator może pokazywać prawidłowe napięcie bez obciążenia i nie uruchomić silnika, bo rozrusznik pobiera bardzo duży prąd. Skorodowana klema, uszkodzony przewód albo słabe połączenie masy powodują wtedy duży spadek napięcia — energia zamienia się w ciepło na oporze połączenia zamiast na moment rozruchowy. Dlatego napięcie mierzy się w czasie próby rozruchu, razem ze spadkami na gałęzi dodatniej i ujemnej obwodu.

Jakie są rodzaje napędów w łodziach motorowych?

W jednostkach motorowych spotyka się sześć podstawowych rozwiązań, a każde inaczej prowadzi moment od silnika do wody:

• Zaburtowy — cały napęd w jednej kolumnie za pawężą, zwarty i łatwy do podniesienia
• Wał prosty — trwały układ z silnikiem stacjonarnym, wymaga miejsca i dokładnego osiowania
• Napęd zet — silnik w kadłubie, trymowana kolumna za pawężą, więcej przegubów i mieszków
• Waterjet — element wirujący ukryty w kanale, małe zanurzenie, wymaga czystego wlotu
• Long-tail — bardzo długi prosty wał i mała śruba, sprawdza się w roślinach i płytkiej wodzie
• Surface drive — krótszy napęd z redukcją i większą śrubą pracującą przy powierzchni

Żadna architektura nie jest najlepsza zawsze. O wyborze decyduje akwen, typ łodzi i sposób eksploatacji, a dwie jednostki o tej samej mocy potrafią reagować na manetkę zupełnie inaczej.

Jak zbudowany jest silnik zaburtowy?

Silnik zaburtowy mieści niemal cały napęd w jednej kolumnie: wał korbowy w głowicy przekazuje moment wałem pionowym do spodziny, gdzie przekładnia kątowa przenosi napęd na poziomy wał śruby i pozwala wybrać bieg naprzód, luz albo wstecz. Chłodzenie pobiera wodę przez wloty w spodzinie, spaliny często opuszczają silnik przez piastę śruby, a podczas skrętu obraca się cały napęd razem z wektorem ciągu.

Skupienie wielu układów w jednej obudowie ma swoją cenę: uderzenie spodziną potrafi jednocześnie dotknąć przekładni, wału, śruby i układu chłodzenia.

Jak działa pędnik wodnoodrzutowy?

Pędnik wodnoodrzutowy zasysa wodę przez wlot w dnie, wirnik nadaje jej energię, kierownice porządkują przepływ, a dysza formuje szybką strugę. Skręt dyszy zmienia kierunek ciągu, a kubeł rewersu zawraca część strugi do przodu, dzięki czemu łódź hamuje i cofa bez odwracania kierunku obrotu silnika.

Waterjet pracuje przy małym zanurzeniu i nie ma odsłoniętej śruby poniżej kadłuba, ale lina, rośliny albo żwir przy wlocie potrafią błyskawicznie ograniczyć przepływ. Bez strugi znika sterowność — gaz jest tu częścią układu kierowania.

Do czego służy trym, a do czego tilt?

Trym zmienia kąt kolumny pod obciążeniem: unosi lub opuszcza dziób, zmienia opór i przyczepność śruby. Tilt służy głównie do wysokiego podnoszenia napędu, na przykład podczas transportu albo postoju.

Zbyt duży trym dodatni prowadzi do wentylacji i nagłego wzrostu obrotów, a łódź zaczyna skakać po wodzie. Dokładanie gazu tego nie naprawia.

Co oznaczają średnica i skok śruby?

Średnica to wielkość koła zakreślanego przez końcówki łopat, a skok to teoretyczna droga śruby podczas jednego obrotu w idealnym, stałym ośrodku. Stosunek skoku do średnicy pozwala porównywać geometrię różnych śrub.

Znaczenie mają również powierzchnia łopat, ich liczba, grubość, pochylenie (rake) i zawinięcie krawędzi (cup). Większy skok mocniej obciąża silnik, a nawet niewielka zmiana geometrii potrafi przesunąć maksymalne obroty o setki obrotów na minutę. Dlatego śrubę dobiera się pomiarem: punktem odniesienia jest zalecany przez producenta zakres obrotów przy pełnym otwarciu przepustnicy (WOT), sprawdzany przy typowym obciążeniu i rozgrzanym silniku.

Jak obliczyć poślizg śruby?

Poślizg to różnica między prędkością teoretyczną wynikającą ze skoku a prędkością zmierzoną z GPS, wyrażona w procentach. Przykład: silnik osiąga 5000 obrotów na minutę, przekładnia ma redukcję 2, więc śruba obraca się 2500 razy na minutę; przy skoku 48 cm prędkość teoretyczna wynosi około 72 km/h, a przy 58 km/h z GPS poślizg to około 19%.

Pewien poślizg jest niezbędny do wytworzenia ciągu, więc sama wartość nie jest oceną — zależy od kadłuba, zanurzenia, trymu i obciążenia. Sygnałem do działania jest dopiero nagła zmiana: wentylacja, uszkodzona śruba, porost albo zmiana masy.

Czym różni się kawitacja od wentylacji?

Kawitacja powstaje, gdy lokalne ciśnienie na łopacie spada tak nisko, że woda tworzy pęcherze pary — ich gwałtowne zanikanie powoduje wibracje, hałas i erozję powierzchni łopat. Wentylacja to zjawisko innego rodzaju: do tarczy śruby dostaje się powietrze z powierzchni albo spaliny, obroty nagle rosną, a ciąg spada.

Przyczyny obu zjawisk są inne: wyszczerbiona krawędź natarcia sprzyja kawitacji, a zbyt duży trym dodatni i płytka praca napędu sprzyjają wentylacji.

Co to jest efekt poprzeczny śruby?

Efekt poprzeczny śruby, nazywany też prop walk, to boczna siła powstająca przy pracy pojedynczej śruby — szczególnie wyraźna na biegu wstecznym. Jej kierunek zależy od kierunku obrotu śruby, geometrii rufy, zanurzenia i odległości śruby od kadłuba.

Doświadczony sternik nie walczy z tym efektem, tylko włącza go do planu manewru (układ Duoprop z dwiema przeciwbieżnymi śrubami ogranicza tendencję do ściągania). Sposób wydawania poleceń przy takich manewrach opisaliśmy w ściądze o komendach na łodzi motorowej.

Co sprawdzić przed wypłynięciem?

Kontrola napędu przed odejściem od pomostu mieści się w 90 sekundach i obejmuje siedem punktów:

• Zrywka — linka wyłącznika przypięta do sternika
• Napęd — położenie robocze, czysta śruba i wlot wody
• Paliwo — poziom, zawór, odpowietrzenie zbiornika i gruszka, jeśli występuje
• Olej — poziom, brak wycieków, właściwy zbiornik oleju w dwusuwie
• Manetka — położenie neutralne i wolna przestrzeń za rufą
• Rozruch — bez odchodzenia od stanowiska
• Potwierdzenie — strumień chłodzenia, brak alarmów, prawidłowe napięcie

Ta krótka chwila wyłapuje większość usterek, które w innym scenariuszu ujawniają się dopiero na wodzie.

Najczęstsze pytania

Czy silniki są osobną kategorią pytań na egzaminie na sternika motorowodnego? Tak. Silniki to jedna z kategorii pytań w teście na patent sternika motorowodnego — obok przepisów, locji, manewrowania, budowy jachtu, ratownictwa, meteorologii, ochrony wód i pomocy nawigacyjnych. Cały test liczy 75 pytań, na rozwiązanie jest 90 minut, a próg zdania to 65 poprawnych odpowiedzi.

Jaka moc silnika wymaga patentu motorowodnego? Patent jest wymagany powyżej 10 kW (około 13,6 KM) mocy silnika — próg wynika z rozporządzenia Ministra Sportu i Turystyki z 9 kwietnia 2013 r. w sprawie uprawiania turystyki wodnej (Dz.U. 2013 poz. 460). Wyjątkiem są jednostki do 13 m długości i 75 kW mocy, których konstrukcja ogranicza prędkość do 15 km/h. Pełne zestawienie z podziałem na typy jednostek zebraliśmy w artykule o tym, co można prowadzić bez patentu.

Co zrobić, gdy na wodzie zapali się kontrolka temperatury? Najpierw trzeba zabezpieczyć łódź, potem zredukować obroty i sprawdzić strumień, wlot, filtr oraz poziom płynu; przy rosnącej temperaturze silnik należy wyłączyć. Kontrolka informuje o przekroczeniu bezpiecznego zakresu i nie podaje gotowej diagnozy, a otwarta pokrywa silnika nie zatrzyma dryfującej łodzi przed przeszkodą.

Co oznacza mleczny olej w spodzinie silnika zaburtowego? Mleczny olej w spodzinie wskazuje obecność wody i potrzebę sprawdzenia uszczelnień przed dalszą eksploatacją. To jeden z punktów obsługi sezonowej, obok płukania układu chłodzenia, zabezpieczenia paliwa, wymiany oleju silnika i przekładni oraz kontroli filtrów, wirnika, anod i świec.

Gdzie znajdę pełny opis silników i napędów? Rozszerzoną wersję materiału zebraliśmy w poradniku o silnikach. Warto ją przerobić razem z poradnikiem o przepisach żeglugowych, bo pytania o napęd wracają w kontekście manewrowania i pierwszeństwa.
